[ BL STYLER ] : ガーターフォーク

May 05,2019

519 Views

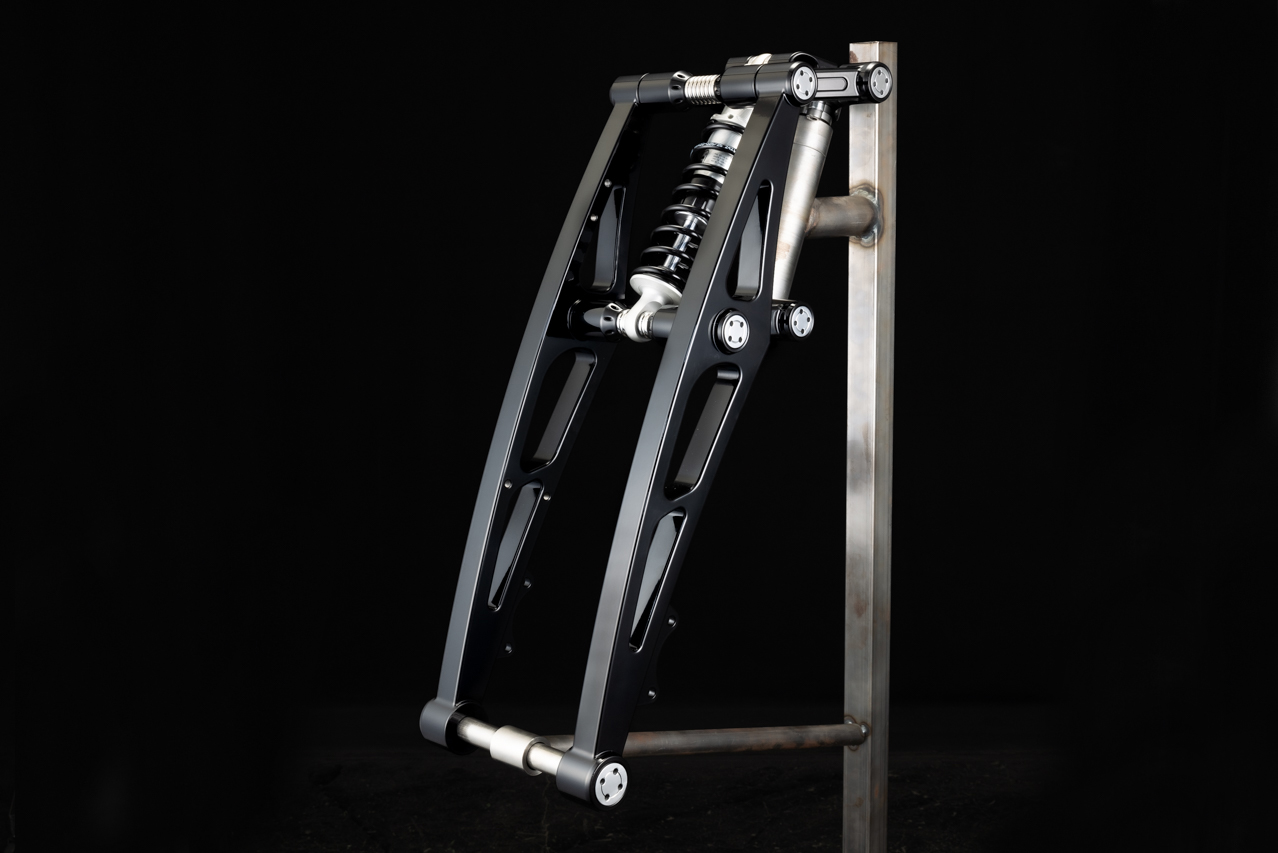

[ BL STYLER ] ガーターフォーク : TwinCam, EVO Softail / V-ROD 用

最先端の3Dキャドによる詳細設計と強度解析を元に、航空宇宙業界や自動車業界向けの精密部品を生産できる能力とスピードを有する精密CNCマシーンを駆使し製品化。そして何よりも最先端のテクノロジーを活用した精密部品製造に情熱を燃やし、日夜献身的な取り組みを行なっているTMD社のオペレーターの存在により遂に実現したTHE BRAND : BL STYLERのオリジナル・ガーターフォークです。

その構造上、幾つもの稼動部分を有するガーターフォークでありますが、各部構成パーツの高精度な設計とモデリングを重ねる事によりネガティブな要因を全て排除。更に独自のバネレートによるOHLINS社製ショックアブソーバーとのコンビネーションにより、驚異的に柔軟でしなやかな動きを有するフロント・サスペンションを誕生させるに至りました。またオール・アルミビレット製の恩恵とも言うべきその総重量は、僅か15.5kgとする事にも成功してます。

BL STYLER ガーターフォーク対応車種

  • TwinCam Softail
  • EVO Softail
  • V-ROD
  • その他H-D純正リジットフレーム / 4速フレーム
  • 社外カスタムフレーム

BL STYLER ガーターフォーク基本設計

BL STYLER ガーターフォークの基本的な長さは TwinCam Softail / EVO Softail 及び V-ROD 共に、21″ホィール装着の際の長さが基準となります。

  • 総重量 : 約15.5kg
  • ネック角 : 0度
  • ボディー各部 : オール・アルミビレット製
  • シャフト類各部 : ステンレス製
  • トレール設定 : +65mm / 各モデル共に純正フレーム及び純正ホィールを装着した時の状態にて計測。

ご注文方法、及び適合詳細

BL STYLER ガーターフォークは基本的に受注生産となります。お取り付けの車両のモデル / 年式。装着されるフロントホィールのサイズやメーカー。最終仕上げのご希望。また装着予定のヘッドライトやハンドル等々、幾つかの確認事項がございますので、まずは御気軽に弊社までお問合せ下さい。

[ BAD LAND ] : TEL 044-587-3139

  • ハーレー全年式 / 全モデル、並びにV-ROD用に製作致します。
  • フォーク全長 : スタンダード〜ロングサイズまで対応可能。
  • 純正社外を問わず、各種ブレーキ・キャリパーに対応 / キャリパーピッチはTwinCamサイズとなります。
  • 特別設定によるOHLINS製ショックアブソーバーを採用。
  • ヘッドライトステー / アクスルシャフト等々の必要パーツ一式が付属致します。
  • 仕上げ : パウダーコート・ブラック仕上げ。
  • オール・クローム仕上げの場合、別途¥90,000の御費用が掛かります。
  • 原則としてフロント・ホィールのハブ加工が必要となります。
  • 別途フロントフェンダーの製作も承ります。

※ PM社製のホィールはそのハブの構造上、BL STYLER ガーターフォークにはお取り付け出来ません。

プライス

[ 価格 ] : ¥498,000 (税別) / パウダーコート・ブラック仕上げの場合。

▶︎ 注文

THE BRAND : BL STYLER とは…

BL STYLERとは、BAD LANDとTMD Motorcycle Custom Studio (韓国) とのコラボレーションにより生まれた新たなパーツブランドの総称です。BAD LAND独自のデザイン・センスを、優れた最先端の機械加工技術を有するTMD Motorcycle Custom Studioが具体化。新たな価値観の元、高品質 / 高精度、そしてロープライスに拘り、今後ハイエンドなカスタムパーツを多々リリースして参ります。

[ BL STYLER ] GIRDER FORK : For TwinCam, EVO Softail / V-ROD

This product was created based on detailed design and strength analyses using cutting edge 3D CAD, and by leveraging the abilities and speed of the CNC Machine, which can manufacture precision parts used in the aerospace and automobile industries. This THE BRAND : BL STYLER Original Girder Fork was finally realized thanks to a passion for the utilization of cutting edge technology in the production of precision parts; and the operators of TMD, who showed devoted initiative day and night.

The structure of this Girder Fork contains many operating parts, and all negative elements were eliminated by a thorough process of high-precision design and modeling of the configuration of all parts. Furthermore, through the combination with the distinctive spring rate of the shock absorber made by OHLINS, a front suspension with astounding flexibility and supple movement has been born. Also, a total weight of merely 15.5kg was achieved by the grace of an All aluminum billet material.

BL STYLER : GIRDER FORK Basic Design

The basic length of the fork is based on the length of the TwinCam Softail / EVO Softail and V-ROD equipped with a 21″ wheel.

  • Total weight: 15.5kg
  • Neck Angle : 0 degree
  • Body part : made from All aluminum billet
  • All shaft parts: made from Stainless Steel
  • Trail design : +65mm / measured for each model as the OEM frame and when equipped with wheel of the same size as the genuine product.

How to Order / Compatibility Details

The BL STYLER Girder Fork is basically made on demand. There are a number of items we need to confirm, such as the Model / Year, the size and maker of the front wheel that the fork is to be installed on, your preferences for the final finishing, and the kind of headlight or handlebar that will be equipped. Please do not hesitate to make an inquiry with us.

[ BAD LAND ]
TEL +81-44-587-3139
e-mail : info@badland.net

  • We also produce for the Harley : All Year / All Model and V-ROD.
  • Total Fork length: compatible with standard size ~ long size.
  • Compatible with all kinds of brake caliper regardless of the original maker / caliper pitch is the same size as TwinCam.
  • The shock absorber has been specially designed and made by OHLINS.
  • We will attach a complete set of all necessary parts, such as Headlight Bracket / Axle Shaft, etc.
  • Finished : default finish is a Black Powder Coated Finished.
  • For the all Chrome Finished , an additional fee of 90,000 JPY will be charged.
  • In principle, processing of the Front Wheel Hub will be necessary.
  • We also separately manufacture Front Fender.

※ Because of the Hub design of Wheel made by PM, the BL STYLER Girder Fork cannot be equipped on this model.

[ PRICE ] : 498,000 JPY / Powder Coated Black

▶︎ ORDER

About THE BRAND : BL STYLER…

BL STYLER is the name of the new parts brand created by the business partnership between BAD LAND and TMD Motorcycle Custom Studio ( Korea ). The unique design sense of BAD LAND and the cutting edge machining techniques of TMD Motorcycle Custom Studio are brought to life. Based on a new set of values, we go the extra mile for high quality, high precision, and low price . We will be releasing many new High-End custom parts in the future.
